CCM3310S-T芯片简介

1. 概述

CCM3310S-T芯片采用国内具有自主知识产权的32位CPU安全内核CS0进行设计，具有低功耗、高性能、多功能及高安全性等特点。可广泛应用于智能密码钥匙、智能卡、读卡器、加密板卡、网上银行、视频监控、移动支付、数据安全、保密通信、版权控制、物联网、智能电网等领域。典型工作频率60MHz。



2. 功能特点

  2.1   CPU特性

•  低功耗32位RISC核芯，高度优化的3级流水线

•  支持字节、半字、字内存访问

•  支持中断嵌套

•  支持单周期32位×32位硬件整数乘法器阵列、3~13周期硬件整数分频器阵列

•  存储器保护单元MPU

•  低功耗高性能

•  支持Cache

•  定时模块EPT

  2.2   片上存储资源

•  32K 字节SRAM

•  256K 字节EFLASH

-            512字节/页

-            最少擦除次数10万次

  2.3   内部模块

•  DMA/EDMA

•  2个定时器（PIT）

•  看门狗（WDT）

•  计时器（TC）

  2.4   安全特性

•  公钥算法引擎

-            RSA1024

密钥对生成：242mS/次

解密/签名： 5.97mS/次

加密/验签： 0.45mS/次

-            RSA2048

密钥对生成：2.18S/次

解密/签名： 34.54mS/次

加密/验签： 1.33mS/次

-            SM2

密钥对生成：7.12mS/次

签名： 7.69mS/次

验证： 11.2mS/次

•  对称算法引擎

-            DES/3DES支持ECB/CBC模式

DES加、解密速度：31MB/s

3DES加、解密速度：14MB/s

-            AES支持ECB/CBC/CFB/OFB/CTR模式

AES_128加、解密速度：27.95MB/s

AES_192加、解密速度：24.7MB/s

AES_256加、解密速度：22.12MB/s

-            SM4支持ECB/CBC/CFB/OFB模式

加、解密速度：21.47MB/s

•  摘要算法引擎

-            SM3@60MHz

52.39MB/s

-            SHA-0/ SHA-1/ SHA-224/ SHA-256

SHA-0：   44.79MB/s

SHA-1：   44.81MB/s

SHA-224： 55.23MB/s

SHA-256： 55.29MB/s

•  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

•  存储保护机制

-            面向应用的存储分区，硬件支持各分区之间的安全隔离

-            总线加扰

•  真随机数发生器，符合FIPS 140-2标准和国家商密标准

•  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

  2.5   其他特性

l  每一颗产品具有唯一序列号

l  供电电压：1.62V~5.5V

l  功耗

-            典型功耗：50mA@60MHz

-            低功耗模式：100uA

-            PowerOff 1.0：9uA

-            休眠模式：1uA

l  ESD(HBM)：2KV

l  支持内部上电复位和外部复位

l  工作温度：商业级0℃~70℃，工业级-40℃~85℃

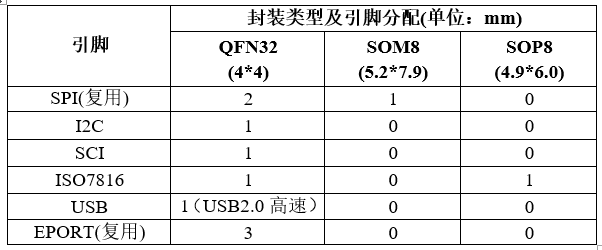

3. 产品外观



4. 产品资质

      •  商用密码产品认证安全芯片二级

•  中国信息安全测评中心EAL4+

5. 典型应用

      •  USB Key

•  智能卡

•  版权保护

•  智能电网

•  视频监控

6. 技术支持

      • 完整的开发环境

      • 丰富的驱动库

      • 完善的应用解决方案
