CCM4201S-L芯片简介



1  概述

       CCM4201S-L安全芯片采用独立的Cortex-M4F内核进行设计，具有低功耗、高性能、多功能及高安全性等特点，可广泛应用于指纹识别领域。工作频率240MHz。

2  功能特点

2.1   CPU特性

l  32位高性能核Cortex-M4F

l  工作频率240MHz

l  处理性能强劲，配合快速中断响应

l  增强的系统调试功能，扩展的断点和追踪能力

l  有效率的处理器核心，系统和存储器

l  内置的睡眠模式实现极低功耗

l  内置的存储保护单元（MPU）实现平台安全鲁棒性

l  兼容IEEE754的单精度FPU

2.2   片上存储资源

l  256KB字节 SRAM

l  32KB 字节ROM

l  4KB字节OTP

2.3   内部模块

l  DMA/EDMA

l  定时器（PIT32bit）

l  看门狗（WDT）

l  计时器（TC）

l  实时时钟（RTC）

2.4   安全特性

l  公钥算法引擎

-            1024bit RSA

-            2048bit RSA

-            256bit SM2

l  对称算法引擎

-            DES/3DES支持ECB/CBC模式

-            AES支持ECB/CBC/CFB/OFB/CTR模式

-            SM4支持ECB/CBC/CFB/OFB/CTR模式

l  摘要算法引擎

-            SM3

-            SHA-0/ SHA-1/ SHA-224/ SHA-256

l  CRC

-            支持8位/16位/32位crc操作

-            支持DMAC交互

-            支持EDMAC交互

-            支持SPI交互

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

2.5   其他特性

l 每一颗产品具有唯一序列号

l  主电输入电压2.97V~3.60V

l  内核主频240MHz，正常运行40mA

l  两种低功耗模式

低功耗模式 (功耗为100uA)

休眠模式(功耗为1uA)



l  支持内部上电复位和外部复位

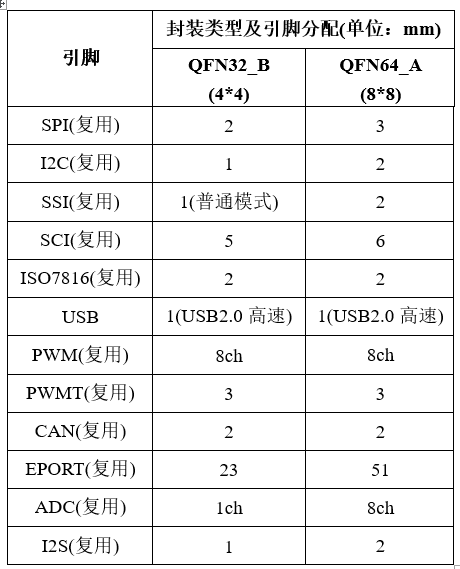

3  封装形式

4  典型应用

l  指纹模块

5  技术支持

l  完整的开发环境

l  丰富的驱动库

           l  完善的应用解决方案
