CCM3310S-LP芯片简介

1  概述



CCM3310S-LP芯片采用32位CPU安全内核CRV0进行设计，具有低功耗、高性能、多功能及高安全性等特点。可广泛应用于物联网、版权保护、智能表计、智能家电等领域。典型工作频率30MHz。

2  功能特点

2.1   CPU特性

l  32 位 load/store 结构

l  32/16 位可变指令长度

l  16 个 32 位通用寄存器

l  高效率 2 级执行流水线

l  大部分指令是单周期执行

l  支持字节/半字/字访问

l  内嵌中断控制器，支持嵌套中断和低功耗模式唤醒

l  32 位 x 32 位硬件整数乘法单元（4 周期）

l  整数除法指令（至多 32 周期）

l  AMBA AHB-Lite 总线

l  片上仿真支持（CJTAG）

l  4个硬件断点

l  物理内存保护单元（PMP）

l  全静态设计以减少功耗

2.2   片上存储资源

l  48KB 内部只读存储器（ROM）

l  8KB 内部静态随机存取存储器（SRAM）

l  128KB 内部 FLASH

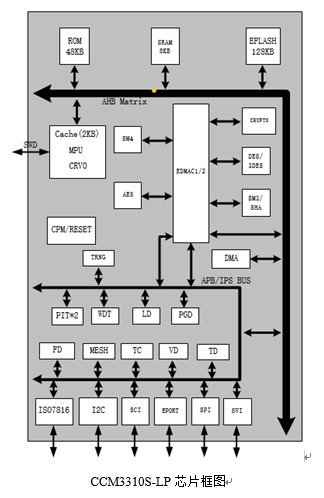

2.3   内部模块

l  DMA/EDMA

l  2个定时器（PIT32bit）

l  看门狗（WDT）

l  计时器（TC）

l  嵌套矢量中断控制器(NVIC)

2.4   安全特性

l  公钥算法引擎

-            1024bit RSA

-            2048bit RSA

-            256bit SM2

l  对称算法引擎

-            DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

-            AES支持ECB/CBC/CFB/OFB/CTR模式

-            SM4支持ECB/CBC/CFB/OFB模式

l  摘要算法引擎

-            SM3

-            SHA-0/SHA-1/ SHA-224/SHA-256

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMA支持DMAC、EDMAC、SPI 交互

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

    2.5   其他特性

l  每一颗产品具有唯一序列号。

l  电源电压1.62V~5.5V

l  功耗

-            典型功耗：2.69mA@30Hz

-            低功耗模式：35uA@30Hz

-            休眠模式：0.27uA@Hz

l  ESD

-            人体模型(HBM)    :6KV

-            带电器件模型(CDM) :500V

-            闩锁效应(LATCH UP):200mA



l  支持内部上电复位和外部复位

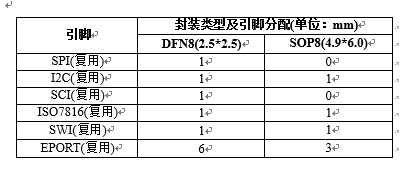

3   封装形式

4    产品资质

l  商用密码产品认证安全芯片二级



l  中国信息安全测评中心EAL4+

2      典型应用

l  可穿戴设备

l  物联网

l  版权保护

l  智能表计



l  智能家电

3      技术支持

l  完整的开发环境

l  丰富的驱动库

l  完善的应用解决方案
