CCM4202S-EL芯片简介

1  概述



CCM4202S-EL安全芯片采用Cortex-M4F内核进行设计，具有极低功耗、高性能、多功能及高安全性等特点，可广泛应用于指纹模组，智能门锁，POS等产品中，以及网上银行、移动支付、数据安全、保密通信、版权控制和智能电网等领域。典型工作频率120MHz。

2 功能特点

2.1 CPU特性

l 32位高性能核Cortex-M4F

l  工作频率120MHz

l  支持DSP指令

l  兼容IEEE754的单精度FPU

l  存储器保护单元MPU

l  16KB Cache

l  外部总线支持8bit/16bit/32bit访问

l  内置的睡眠模式实现极低功耗

l  嵌套矢量中断控制器(NVIC)：低延迟、低抖动中断响应

2.2   片上存储资源

l  384K 字节SRAM

l  24K 字节ROM

l  768K 字节EFLASH(Code：512KB，Data：256KB)

2.3   内部模块

l  DMA/EDMA

l  4个定时器（PIT32）

l  看门狗（WDT）

l  3个计时器（TC）

l  实时时钟（RTC）

l  嵌套矢量中断控制器(NVIC)

2.4   安全特性

l  公钥算法引擎

-            1024bit RSA

-            2048bit RSA

-            256bit SM2素域

l  对称算法引擎

-            DES/3DES支持ECB/CBC模式

-            AES支持ECB/CBC/CFB/OFB与CTR模式

-            SM4支持ECB/CBC/CFB/OFB模式

l  摘要算法引擎

-            SM3

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

l  存储保护机制

-            面向应用的存储分区，硬件支持各分区之间的安全隔离

-            总线加扰

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

l  PCI认证支持

-            支持128 Byte的NVSRAM

-            支持开盖检测信号，动态(4对)/静态(8路)检测模式可配

-            支持电压检测

-            支持温度检测

-            支持自毁清零NVSRAM

2.5   其他特性

l  每一颗产品具有唯一序列号

l  主电输入电压1.62V~5.5V，PCI域输入电压1.62V~3.63V

l  自带LDO电源输出

l  典型功耗120uA/MHz

l  休眠模式0.3uA



l  支持内部上电复位和外部复位

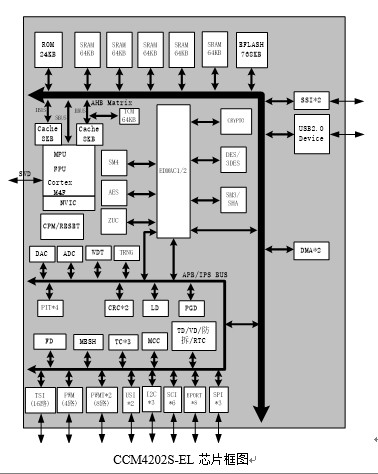

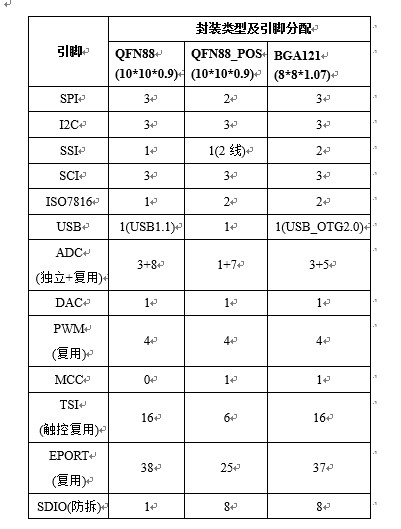

3 封装形式

4   典型应用

l  指纹模组

l  智能门锁

l  POS机

l  动态二维码终端

l  双界面读卡器

5  技术支持

l  完整的开发环境

l  丰富的驱动库

l  完善的应用解决方案
