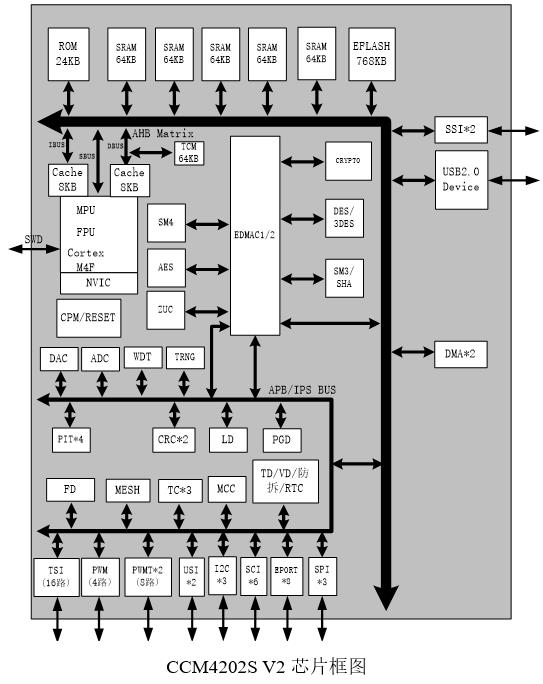

1  概述

CCM4202SV1安全芯片采用分立的Cortex-M4与C*Core C0内核进行设计，具有极低功耗、高性能、多功能及高安全性等特点，安全级别达到EAL5+和国密二级水平，支持阿里ID2安全芯片和应用规范，可广泛应用于指纹模组，智能门锁，MPOS等产品中，以及网上银行、移动支付、数据安全、保密通信、版权控制和智能电网等领域。典型工作频率120MHz。

2  M4 功能特点

2.1   CPU特性

l  32位高性能核Cortex-M4F

l  工作频率120MHz

l  支持DSP指令

l  支持单精度浮点单元(FPU)

l  存储器保护单元MPU

l  16KB Cache

l  外部总线支持8bit/16bit/32bit访问

l  支持硬件安全访问控制外围组件访问受控

l  嵌套矢量中断控制器(NVIC)：低延迟、低抖动中断响应

l  低功耗高性能

2.2   片上存储资源

l  224K字节 SRAM+32K字节 TCM SRAM

l  512K 字节EFLASH，512字节/Page，最少擦除次数10万次

2.3   内部模块

l  DMA/EDMA

l  2个定时器（PIT32bit）

l  看门狗（WDT）

l  计时器（TC）

l  实时时钟（RTC）

l  嵌套矢量中断控制器(NVIC)

2.4   安全特性

l  公钥算法引擎

-            RSA1024

密钥对生成：231.50mS/次

解密/签名： 6.04mS/次

加密/验签： 0.37mS/次

-            RSA2048

密钥对生成：2.38S/次

解密/签名： 37.96mS/次

加密/验签： 1.32mS/次

-            SM2

密钥对生成：6.52mS/次

签名： 7.05mS/次

验签： 11.51mS/次

l  对称算法引擎

-            DES/3DES支持ECB/CBC模式

DES加、解密速度：28.40MB/s

3DES加、解密速度：12.50MB/s

-            AES支持ECB/CBC/CFB/OFB与CTR模式

AES_128加、解密速度：25.64MB/s

AES_192加、解密速度：22.77MB/s

AES_256加、解密速度：20.49MB/s

-            SM4支持ECB/CBC/CFB/OFB模式

加、解密速度：19.28MB/s

l  摘要算法引擎

-            SM3

43.80MB/s

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

SHA-0：   37.95MB/s

SHA-1：   37.90MB/s

SHA-224： 46.33MB/s

SHA-256： 46.22MB/s

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

l  存储保护机制

-            面向应用的存储分区，硬件支持各分区之间的安全隔离

-            总线加扰

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

l  PCI认证支持

-            支持128 Byte的NVSRAM

-            支持4对开盖检测信号，动态/静态检测模式可配

-            支持电压检测

-            支持温度检测

-            支持自毁清零NVSRAM

2.5   其他特性

l  每一颗产品具有唯一序列号

l  主电输入电压1.62V~5.5V，PCI域输入电压1.9V~3.63V

l  自带LDO电源输出

l  典型功耗15mA@120MHz

l  休眠模式0.3uA

l  支持内部上电复位和外部复位

l 工作温度：-40℃~85℃

   3 C0 功能特点

3.1   CPU特性

l  32位RISC核CS0，高度优化的3级流水线

l 工作频率8MHz

l  支持字节、半字、字内存访问

l  支持中断嵌套

l  全静态设计以减少功耗

3.2   片上存储资源

l  4K字节 SRAM

3.3   内部模块

l  看门狗（WDT）

l  计时器（TC）

3.4   其他特性

l  独立输入电压1.62V~5.5V

l  功耗

-            典型功耗：0.2mA@8MHz

-            静态模式：0.3uA

l  ESD(HBM)：2KV

l  工作温度：-40℃~85℃

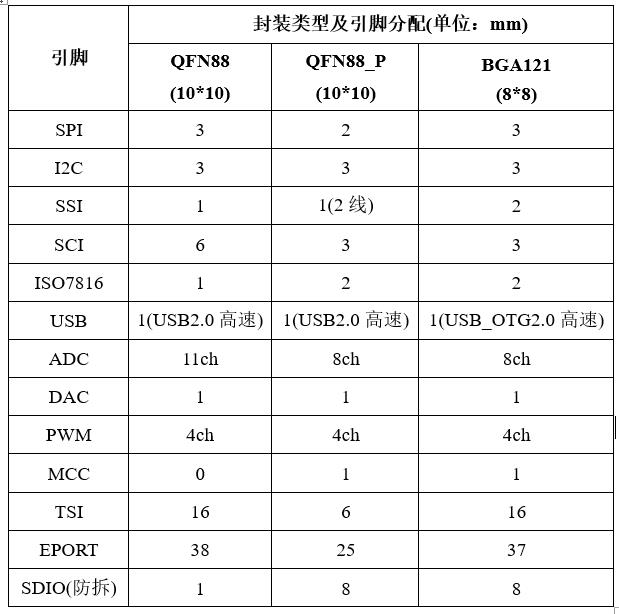

4   封装形式

5  产品资质

l  商用密码产品认证安全芯片二级

l  中国网络安全审查技术与认证中心EAL5+认证

l  终端安全芯片评估(符合PCI6.0)

6  典型应用

l  指纹模组

l  智能门锁

l  POS机

l  动态二维码终端

l  双界面读卡器

7  技术支持

l  完整的开发环境

l  丰富的驱动库

l  完善的应用解决方案
