CCM4208S芯片简介

1  概述

CCM4208S安全芯片采用Cortex-M4F内核进行设计，具有低功耗、高性能、多功能及高安全性等特点，内置二维码/人脸识别硬件加速引擎，可广泛应用于二维码，指纹识别，人脸识别，智能家居及安全视频监控等场景。典型工作频率400MHz。

2  功能特点

2.1   CPU特性

l  32 位高性能核Cortex-M4F

l  工作频率400MHz

l  支持DSP指令

l 支持单精度浮点单元(FPU)

l  存储器保护单元MPU

l  64KB Cache

l  外部总线支持8bit/16bit/32bit访问

l  支持硬件安全访问控制外围组件访问受控

l  嵌套矢量中断控制器(NVIC)：低延迟、低抖动中断响应

l  低功耗高性能

2.2   片上存储资源

l  128K字节SRAM+64K字节TCM SRAM

l  256K字节EFLASH，512字节/Page，最少擦除次数10万次

l  LQFP128合封8MB SDRAM

l  BGA169合封2MB SPI FLASH，8MB SDRAM

l  最高可扩展64M字节SDRAM和16M字节SPIFLASH

2.3   内部模块

l  DMA/EDMA

l  4个定时器（PIT32bit）

l  看门狗（WDT）

l  计时器（TC）

l  实时时钟（RTC）

2.4   安全特性

l  公钥算法引擎

                     -            RSA2048

密钥对生成：            1.42S/次

解密/签名(CRT)：     21.55mS/次

解密/签名(非CRT)：75.8mS/次

加密/验签：            0.77mS/次

    -            SM2

密钥对生成：3.83mS/次

加密：      7.1mS/次

解密：      3.29mS/次

签名：      4.14mS/次

验签：      6.68mS/次

l  对称算法引擎

-            DES/3DES支持ECB/CBC模式

ECB模式下：

DES加、解密速度：      48.16MB/s

3DES_2key加、解密速度：21.26MB/s

3DES_3key加、解密速度：21.23MB/s

CBC模式下：

DES加、解密速度：      48.07MB/s

3DES_2key加、解密速度：21.23MB/s

3DES_3key加、解密速度：21.2MB/s

-            AES支持ECB/CBC/CFB/OFB与CTR模式

ECB模式下：

AES_128 加、解密速度：42.93MB/s

AES_192 加、解密速度：38.05MB/s

AES_256 加、解密速度：34.2MB/s

CBC模式下：

AES_128 加、解密速度：42.67MB/s

AES_192 加、解密速度：37.84MB/s

                     AES_256 加、解密速度：34.03MB/s





-            SM4支持ECB/CBC/CFB/OFB/CTR模式

 加、解密速度：32.47MB/s

l  摘要算法引擎

-            SM3

58.69MB/s

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/ SHA-512

SHA-0：  54.2MB/s

SHA-1：  54.17MB/s

SHA-224：61.79MB/s

SHA-256：60.72MB/s

SHA-384：68.40MB/s

SHA-512：63.57MB/s

l  CRC

-            支持CRC32/ CRC16/ CRC8

-            支持DMAC操作

-            支持EDMAC操作

l  存储保护机制

-            面向应用的存储分区，硬件支持各分区之间的安全隔离

-            总线加扰

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

l  PCI认证支持

-            支持128 Byte的NVSRAM

-            支持4对开盖检测信号，动态/静态检测模式可配

-            支持电压检测

-            支持温度检测

-            支持自毁清零NVSRAM

2.5   其他特性

l  每一颗产品具有唯一序列号

l  主电输入电压2.97V~5.5V，PCI域输入电压1.9V~3.63V

l  功耗

-            典型功耗：80mA@400MH

-            Lowpower mode：5mA

-            Poweroff 1.0 mode：10uA



-            Poweroff 2.0 mode：180nA

l  支持内部上电复位和外部复位

l  工作温度：-40℃~85℃

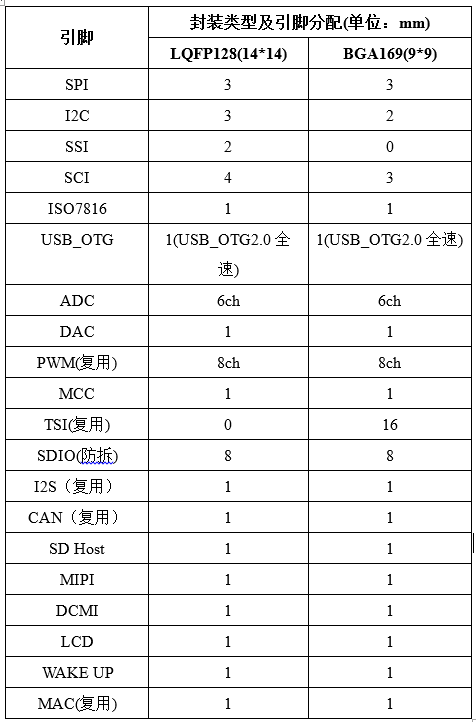

3 封装形式

4 产品资质

l  商用密码产品认证安全芯片二级

l  终端安全芯片评估(符合PCI6.0)

5 典型应用

l  人脸识别

l  金融支付

l  面单打印机

6 技术支持

l  完整的开发环境

l  丰富的驱动库

l  完善的应用解决方案
