1.概述

CCM3305S芯片采用具有自主知识产权的32位CPU安全内核CS0进行设计，具有低功耗、高性能、多功能及高安全性等特点。芯片集成了多种加密引擎模块、可广泛应用于移动支付、安全存储和数据实时加密等应用领域。典型工作频率80MHz。

2.功能特点

2.1 CPU特性

l  低功耗 32 位 RISC 核芯，高度优化的 3 级流水线

l  支持字节、半字、字内存访问

l  支持中断嵌套

l  支持单周期 32 位×32 位硬件整数乘法器阵列、3~13 周期硬件整数分频器阵列

l  存储器保护单元 MPU

l  低功耗高性能

l  支持 Cache

l  定时模块 EPT

2.2      片上存储资源

l  256KB SRAM

l  1MB EFLASH

         -    最少擦除次数10万次

2.3      内部模块

l  DMA/EDMA

 l  4个定时器（PIT32bit）

l  看门狗（WDT）

l  计时器（TC）

2.4      安全特性

l  公钥算法引擎

-            RSA1024



密钥对生成：97.79mS/次

解密/签名： 0.484mS/次

  加密/验签： 0.11mS/次

   -            RSA2048

                            密钥对生成：927.245mS /次

                 解密/签名： 1.947mS/次

  加密/验签： 0.297mS/次



-            SM2



密钥对生成：0.352mS/次

签名： 0.407mS/次

验证： 0.583mS/次



l  对称算法引擎



-            DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

DES加、解密速度：98.73MB/s



-            AES支持ECB/CBC/CFB/OFB/CTR/GCM/XTS模式

AES_128加、解密速度：101.547MB/s

AES_256加、解密速度：98.838MB/s



-            SM4支持ECB/CBC/CFB/OFB/CTR/XTS模式

加、解密速度：112.76MB/s



l  摘要算法引擎

-            SM3

88.695MB/s

-            SHA-0/ SHA-1/ SHA-224/ SHA-256/ SHA-384/SHA-512





SHA-0：   82.629MB/s



SHA-1：   82.638MB/s

SHA-224： 92.394MB/s

SHA-256： 92.403MB/s

SHA-384： 92.403MB/s

SHA-512： 92.403MB/s

l  CRC

-            支持CRC32/ CRC16/ CRC8



-            支持DMAC操作

l  存储保护机制



-            面向应用的存储分区，硬件支持各分区之间的安全隔离

-            总线加扰

l  真随机数发生器，符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

2.5      其他特性

l  每一颗产品具有唯一序列号

l  供电电压：1.62V~5.5V

l  自带LDO电源输出

l  功耗

-            典型功耗：50mA@80MHz

-            低功耗模式：4mA

-            休眠模式：300nA

l  ESD(HBM)：2KV

l  支持内部上电复位和外部复位

l  工作温度：商业级0℃~70℃，工业级-40℃~85℃

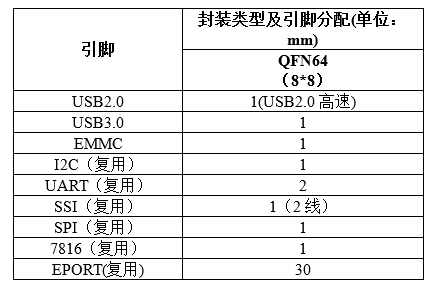

3.封装形式

4.产品资质

l  商用密码产品认证安全芯片二级

l  中国网络安全审查技术与认证中心EAL5+

5.典型应用

l  加密TF卡

l  U盘KEY

l  移动支付

l  数据加密

6.技术支持

l  完整的开发环境

l  丰富的驱动库

l  完善的应用解决方案
