天津国芯科技有限公司

CCM3310S-LP芯片

1. 概述

CCM3310S-LP芯片采用32CPU安全内核CRV0进行设计,具有低功耗、高性能、多功能及高安全性等特点。可广泛应用于物联网、版权保护、智能表计、智能家电等领域。典型工作频率30MHz



2.功能特点

2.1CPU特性

l  32 load/store 结构

l  32/16 位可变指令长度

l  16 32 位通用寄存器

l  高效率 2 级执行流水线

l  大部分指令是单周期执行

l  支持字节/半字/字访问

l  内嵌中断控制器,支持嵌套中断和低功耗模式唤醒

l  32 x 32 位硬件整数乘法单元(4 周期)

l  整数除法指令(至多 32 周期)

l  AMBA AHB-Lite 总线

l  片上仿真支持(CJTAG

l  4个硬件断点

l  物理内存保护单元(PMP

l  全静态设计以减少功耗

2.2 片上存储资源

l  8KB SRAM

l  128KB EFLASH

2.3 内部模块

l  DMA/EDMA

l  2个定时器(PIT32bit

l  看门狗(WDT

l  计时器(TC

l  嵌套矢量中断控制器(NVIC)

2.4安全特性

l  公钥算法引擎

-            RSA2048

密钥对生成:37S/

解密/签名: 600mS/

加密/验签: 23mS/

-            SM2

密钥对生成:80mS/

签名: 80mS/

验证: 150mS/

l  对称算法引擎

-            DES/3DES支持ECB/CBC/CFB/OFB/CTR模式

DES加、解密速度:10.1MB/s

-            AES支持ECB/CBC/CFB/OFB/CTR模式

AES_128加、解密速度:4.4MB/s

AES_256加、解密速度:3.4MB/s

-            SM4支持ECB/CBC/CFB/OFB/CTR模式

加、解密速度:3.1MB/s

l  摘要算法引擎

-            SM3

26.3MB/s

-            SHA



算法模块

 支持SHA-0/SHA-1/ SHA-224/SHA-256

  SHA-1   20.78MB/s

  SHA-22425.37MB/s

  SHA-25625.40MB/s


l  CRC





-            支持CRC32/ CRC16/ CRC8



-            支持DMA支持DMACEDMACSPI 交互

l  真随机数发生器,符合FIPS 140-2标准和国家商密标准

l  安全检测与防护单元

-            电压异常检测单元

-            光照异常检测单元

-            电源毛刺检测单元

-            支持金属屏蔽保护

-            温度异常检测单元

-            频率异常检测单元

-            支持时钟和复位脉冲过滤

-            安全优化布线

2.5  其他特性

l  每一颗产品具有唯一序列号。

l  供电电压:1.62V~5.5V

l  功耗

-            典型功耗:2.69mA@30MHz

-            低功耗模式:35uA

-            休眠模式:0.27uA

l  ESD (HBM)6KV

l  支持内部上电复位和外部复位

l  工作温度:-40℃~85℃

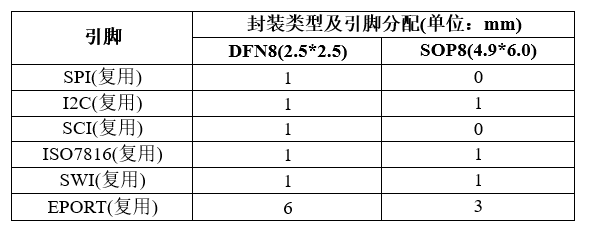

3.封装形式

4.产品资质

l  商用密码产品认证安全芯片二级

l  中国网络安全审查技术与认证中心EAL5+

5.典型应用

l  可穿戴设备

l  物联网

l  版权保护

l  智能表计

l  智能家电

6.技术支持

l  完整的开发环境

l  丰富的驱动库

l  完善的应用解决方案
